Product Summary

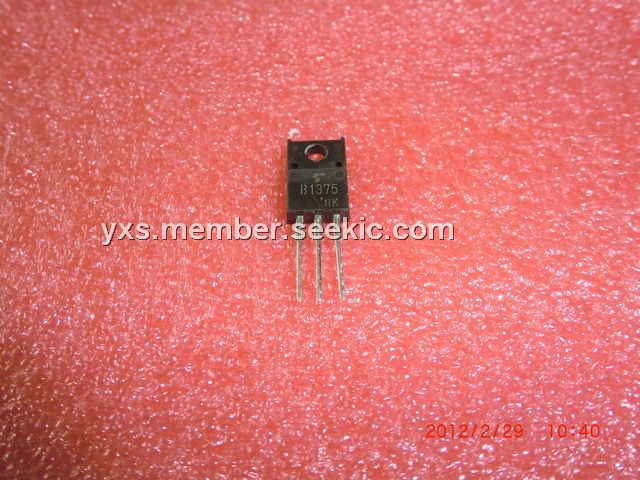

The B1375 is a ilicon PNP Triple Diffused Type Transistor. It is suitable for Audio Frequency Power Amplifier.

Parametrics

B1375 absolute maximum ratings: (1)Collector-base voltage VCBO: -60 V; (2)Collector-emitter voltage VCEO: -60 V; (3)Emitter-base voltage VEBO: -7 V; (4)Collector current IC: -3 A; (5)Base current IB: -0.5 A; (6)Collector power dissipation, PC: 25 W; (7)Junction temperature Tj: 150℃; (8)Storage temperature range Tstg: -55 to 150℃.

Features

B1375 features: (1)Low saturation voltage: VCE (sat) = -1.5 V (max) (IC = -2 A, IB = -0.2 A); (2)High power dissipation: PC = 25 W (Tc = 25℃); (3)Collector metal (fin) is covered with mold resin; (4)Complementary to 2SD2012 .

Diagrams

B1375 block diagram
