Product Summary

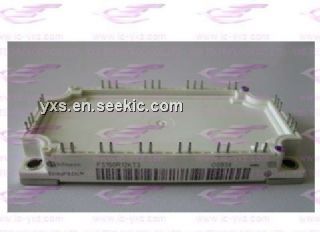

The FS150R12KT3 is an IGBT module.
Parametrics
FS150R12KT3 absolute maximum ratings: (1) collector-emitter voltage, VCES: 1200V; (2) DC-collector current, IC: 200A; (3) repetitive peak collector current, ICRM: 300A; (4) total power dissipation, Ptot: 700W; (5) gate-emitter peak voltage, VGES: ±20V.
Features
FS150R12KT3 features: (1) forward voltage, VF: 1.65 to 2.15V; (2) peak reverse recovery current, IRM: 190A; (3) recovered charge, Qr: 17.0μC; (4) reverse recovery energy, Erec: 700mJ; (5) thermal resistance, junction to case, RthJC: 0.34K/W.

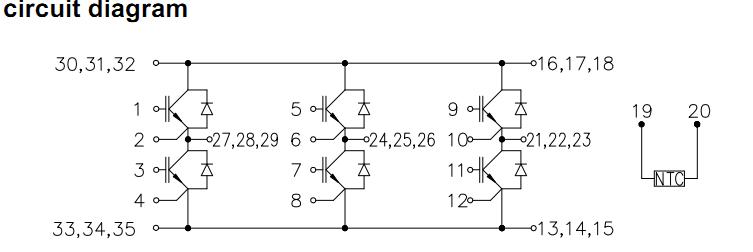

Diagrams
Image | Part No | Mfg | Description | ![]() |
Pricing (USD) |
Quantity | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
![]() |
![]() FS150R12KT3 |
![]() Infineon Technologies |
![]() IGBT Modules N-CH 1.2KV 200A |
![]() Data Sheet |
![]()
|
|
||||||||||
