Product Summary

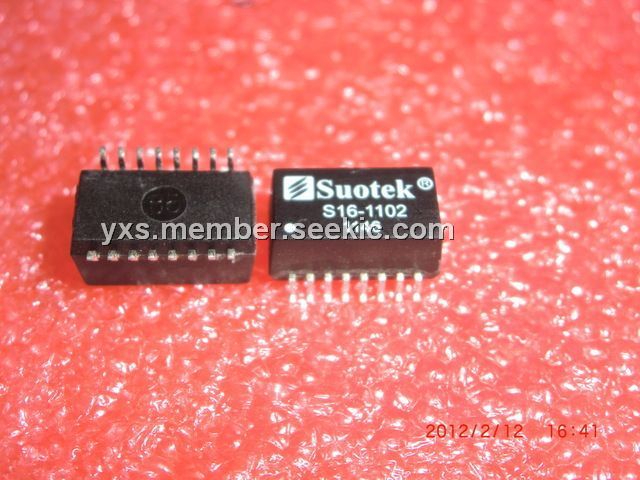

The S16-1102 is a 10/100Base-T Singel Port Transformer.
Parametrics
S16-1102 absolute maximum ratings: (1)turns ratio: 1:1; (2)insertion loss: -1.1dB max; (3)return loss: -20dB typ at 30MHz; -14dB typ at 60MHz; -11.5dB typ at 80MHz; (4)hipot: 1500Vrms min.
Features
S16-1102 features: (1)With various turns ratios; (2)Meets all IEEE standards including 350uH OCL with 8mA bias; (3)RoHS compliant; (4)RoHS compliant peak solder rating 235℃.

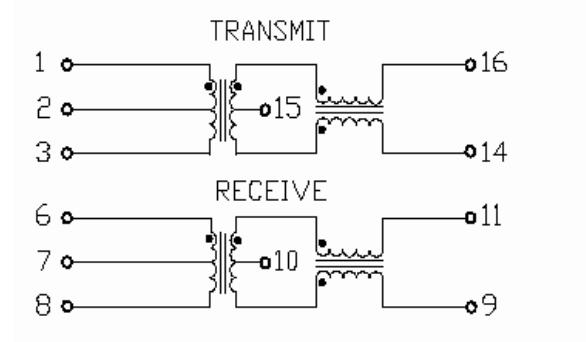

Diagrams
![]() |
