Product Summary

The G9SA-301 is a Safety Relay Unit.


Parametrics

G9SA-301 absolute maximum ratings: (1)Kontaktwiderstand (siehe Hinweis 1): 100 mΩ; (2)Ansprechzeit: max. 30 ms (ohne Prellzeit); (3)Abfallzeit (siehe Hinweis 2): max. 10 ms (ohne Prellzeit); (4)Isolationswiderstand (siehe Hinweis 3): min. 100 MΩ (bei 500 VDC); (5)Prüf– spannung Zwischen unterschiedlichen: 2.500 VAC, 50/60 Hz für 1 Minute; (6)Vibrationsfestigkeit: 10 bis 55 Hz, 0,75-mm Doppelamplitude; (7)Fehlerrate (P-Level)(Bezugswert): 5 VDC, 1 mA; (8)Klemmen–Anzugsdrehmoment: 0,98 Nm; (9)Gewicht: ca. 210 g.

Features

G9SA-301 features: (1)Vier verschiedene Baugruppen mit einer Baubreite von jeweils 45 mm sind verfügbar: Ein 3-kanaliges Modell, ein 5-kanaliges Modell, Modelle mit drei Kan len und 2 Ausschaltverz gerungs– Kanälen sowie als Zweihand–Steuerung; (2)Einfache Erweiterungsanschlüsse; (3)Ausschaltverz gerungs–Modelle verfügen über drei Zeitbereiche mit 15 Einstellm glichkeiten; (4)Entspricht den EN–Richtlinien; (5)Modelle ohne Ausschaltverzögerung einsetzbar bis zur Steuerungskategorie 4 nach EN954–1; (6)Zulassungen: UL, CSA, BG (beantragt); (7)Für DIN–Schienenmontage und Montageplatte geeignet;

Diagrams

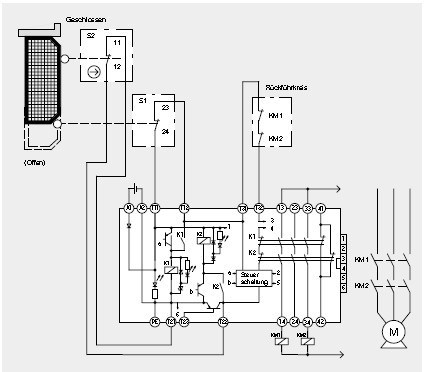

G9SA-301 pin connection

Image Part No Mfg Description Data Sheet Download Pricing
(USD)		 Quantity
G9SA-301 AC100-240
G9SA-301 AC100-240
Omron Electronics
Safety Relays Safety Relay 100-240 AC
Data Sheet
0-1: $200.87
1-10: $194.90
10-25: $190.78
G9SA-301ACDC24
G9SA-301ACDC24
Omron Electronics
Safety Relays 24AC/DC 3PST-NO MAIN EMERGENCY STOP
Data Sheet
0-1: $190.32
1-5: $186.08
5-10: $179.67
10-25: $173.25
